Aluminium Triangel Justerbart Vinkelmontering Hak Balkong Väggmontering Justerbar Balkong Solsystem Monteringsställning
-Varumärke: SunRack
-Modellnummer: SFS-YT-01
-Vindlast: Upp till 50m/s
-Snölast: 1.4KN/m2
-Garanti: 10 år på aluminium monteringsställen
- Översikt
- Enkel installation av SunRack:s balkongmonteringssystem för solceller
- Rekommenderade Produkter
Lägenheter och bostäder med balkongyta
DIY-entusiaster och professionella installatörer
Marknader som värdesätter estetik, enkelhet och efterlevnad
1. Snabb installation, maximal effektivitet
Sunforsons monteringssystem levereras med förmonterade komponenter baserade på professionell konstruktion, vilket möjliggör snabb, verktygsfri montering på plats – ingen borrning eller svetsning krävs.
2. Professionellt konstruerat för stabilitet och efterlevnad
Utvecklat av erfarna ingenjörer säkerställer vårt system en robust och säker konstruktion med mogen teknik som uppfyller AS/NZS 1170-standarderna, vilket ger pålitlighet samtidigt som de totala kostnaderna minskar.
3. Eleganta design, sömlös integration
Med en unik stativdesign kombinerar bromsen estetiskt uttryck med praktisk funktion. Den monteras snyggt på de flesta runda rör med hjälp av krokar och omvandlar nödvändig utrustning till en ren, modern balkongdetalj.
Idealisk för:
Uppgradera din balkongsolinstallationslösning med Sunforsons smarta monteringslösning – där enkelhet, säkerhet och stil möts.
Varumärke |
SunRack |
Modellnummer |
SFS-YT-01 |
Vindlast |
Upp till 50m/s |
Snöbelastning |
1.4KN/m2 |
Garanti |
10 år på aluminium monteringsställen |
Ytbehandling |
Anodiserad |
Monteringstyp |
Justerbart balkongmonteringsfodral fotovoltaisk balkongstruktur |
Byggnads höjd |
2.3m~3.5m |
PV-moduler |
Ramade eller Tunga Filmer |
Modulorientering |
Horisontell eller vertikal |
Tekniskt |
Vattenät |
Standard |
Internationella standarder |
Stöd rail |
Extruderad aluminium |
Installera först en uppsättning bengrupper: Använd först två långa vinkelprofiler i aluminium för att passa de cirkulära hålen och montera dem i omvänd spännform; åtdra och fixera dem sedan med skruvar med sexkantshuvud och fjädermuttrar.
Montera sedan lutande stöd: Hitta den korta vinkelprofilen i aluminium och placera de två runda hålen på den korta vinkelprofilen respektive på de två långa vinkelprofilerna i aluminium som nyss installerats; fixera dem sedan med Torx-skruvar och fjädermuttrar.

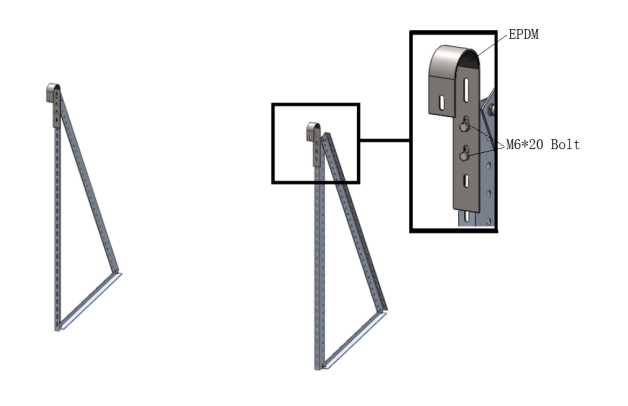

Ta ut kroken ur kartongen, justera avståndet mellan hålen och montera den på vinkelaluminiet på stativet, och fäst den med M6*20-skruvuppsättningar. Se figuren nedan:

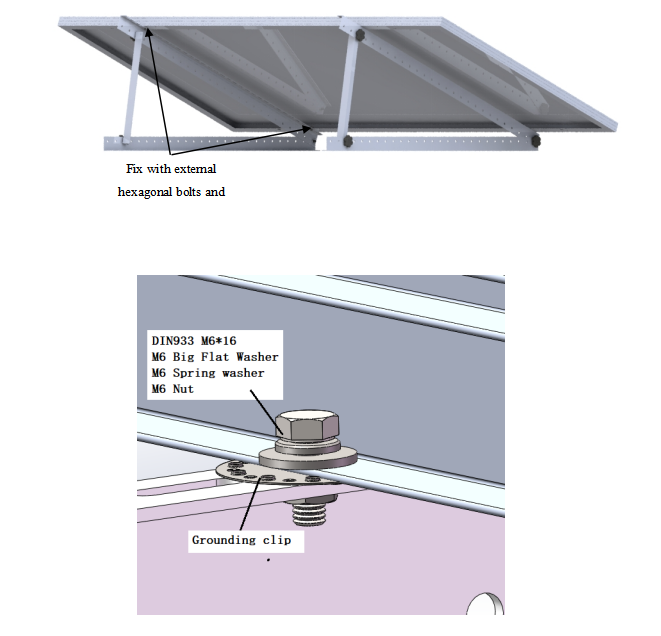

På den långa sidan av solpanelen finns motsvarande installationshål, som ansluts och fästs med de övre stöden på de två bengrupperna. Installationssituationen visas nedan: Monteringstorque: 5 N·m
