Sistemi za pričvršćivanje na tlo za fotonaponske panele od pocinčanog čelika, nosači i police za montažu na tlo

SFS-GM-03 Galvanizirani sustav za postavljanje solarne energije na zemljište

1.Predložba vrijednosti proizvoda:

Naše galvanizirane čelične konstrukcije za postavljanje tla SFS-GM-03 nisu samo jednostavne nosne strukture, već su ključna infrastruktura za dugoročno stabilno funkcioniranje vaše fotonapetostne elektrane i za maksimiziranje povratka na ulaganje. Posvećeni smo pružanju ekonomičnih, vrlo pouzdanih i jednostavnih za instalaciju standardiziranih industrijskih rješenja, s ciljem smanjenja troškova izgradnje sustava naših kupaca i ukupnih troškova održavanja životnog ciklusa.

2.Obicije:

1)Odolnost na koroziju i dug životni vijek

Uvođenjem tehnologije galvanizacije toplim poniranjem (debljina sloja cinka ≥80 μm), površina čelika je potpuno prekrivena, pružajući odličnu katodnu zaštitu i učinkovito otpornu na koroziju od kiše, solnih sprejeva i zemlje, osiguravajući životni vijek od preko 25 godina.

2)Visoka Strukturna Snaga i Stabilnost

Napravljen od čeličnog čelika visoke čvrstoće i optimiziran strogim proračunima i simulacijama strukturne mehanike, može izdržati ekstremne napone vjetra (npr. ≥150 km/h), snježne napone (npr. ≥1,4 kN/m2) i seizmičke napone, što

3)Fleksibilnost i snažna kompatibilnost

Modularna konstrukcija s podešavanjem razmak između stupnjeva i uglom nagibanja, savršeno kompatibilna s standardnim zahtjevima veličine fotonapetostnih modula.

4)Prikladno postavljanje i ušteda vremena

S predbušnim rupama i standardiziranim spojevima, većina komponenti može se brzo sastaviti na licu mjesta bez posebnih alata ili opsežnog zavarivanja, što značajno smanjuje teškoće instalacije i troškove rada.

5)U skladu s člankom 3. stavkom 2.

Proces žaričenja je ekološki prihvatljiv i izdržljiv, a potrebno je najmanje održavanja. Odlična trajnost znači niži rizik od zamjene i dugoročne troškove održavanja, što rezultira većim povratom ulaganja.

3.Opis proizvoda:

4. Primjene u sceneriju

1)U skladu s člankom 3. stavkom 2.

Kompatibilnost proizvoda i prednosti:

Glavna prednost:Prikladno za ravne ili blago nagibane terenove, s rasporedom velikih raspona, što ih čini omiljenim izborom za centralizirane projekte proizvodnje energije.

2)Trgovinske i promishlene distribuirane elektrane

Kompatibilnost proizvoda i prednosti:

Ključna korist: Primjenjuje se na neiskorištene krovove ili otvorene prostore u tvornicama, logističkim centrima i poslovnim kompleksima, pružajući zelenu struju komercijalnim i industrijskim korisnicima.

3)U skladu s člankom 4. stavkom 1.

Kompatibilnost proizvoda i prednosti:

Glavna korist:Postavljanje stabilnih i pouzdanih osnovnih podrške komunikacijskim baznim postajama, graničnim postovima i selima bez struje.

pet. - Što? Priručnik za instalaciju i održavanje

Član 1: Priručnik za instalaciju

Preparat za proizvodnju:

U slučaju da se ne provede ispitivanje, potrebno je utvrditi da je izloženost u skladu s člankom 6. stavkom 1.

U slučaju da je to potrebno, ispitni sustav mora biti opremljen s odgovarajućim sustavom za ispitivanje.

U slučaju da je proizvod na tržištu u skladu s člankom 6. stavkom 1. točkom (a) ovog članka, proizvođač mora imati pravo na upotrebu proizvoda koji se upotrebljavaju u proizvodnji proizvoda.

Postupak instalacije:

Korak 1: Izgradnja temelja. U skladu s nacrtima postavite i označite temelj pomoću spiralnih stubova, betonskih temelja ili balastnih blokova za čvrsto držanje temelja.

Korak 2: Instalacija stupca. Osiguranje povezivanja galvaniziranih stubova s temeljem i korištenje razine za sigurnost da su svi vrhovi stupova na istoj horizontalnoj ravni.

U slučaju da je to potrebno, radi se o tome da se osigura da se ne dovode u pitanje uvjeti iz stavka 3. Spojite dijagonalne grede s stupcima pomoću vijaka, stvarajući stabilnu trokutanu nosnu strukturu.

Četvrta faza: Instalacija šine. U slučaju da se ne primjenjuje presjek, u slučaju da se ne primjenjuje presjek, to se može učiniti na temelju primjene propisa o preseku.

U slučaju da je to potrebno, potrebno je uključiti i sljedeće elemente: Sljedeći članak: Izvršavanje zahtjeva za odobrenje

Korak 6: Električna veza i uzemljenje. Završiti serijsku i paralelnu vezu modula i osigurati pouzdano uzemljenje cijelog sustava podrške.

Bezbednosne mjere: Za vrijeme instalacije moraju se pridržavati propisi o sigurnosti rada na velikim visinama i električnih radova. Zgrada je zabranjena u nepovoljnim vremenskim uvjetima.

Drugi dio: svakodnevni pregled i održavanje

U slučaju da je primjena neispravna, potrebno je provjeriti:

Structuralna inspekcija: provjerite sve spojeve vijaka na otpuštanje. Ako je otpušten, ponovno stisnite na naveden obrtni moment pomoću ključa za obrtni moment.

Inspekcija korozije: Provjerite da li na žaganom sloju nema abnormalnih ogrebotina ili bijele hrđe. Male površine oštećenih mogu se popraviti bojom bogatom cinkom.

Inspekcija temelja: Provjerite da li je temelj stabilan, da li se nalazi na zemljištu ili je erodiran.

Inspekcija nakon katastrofe: Nakon snažnog vjetra, snažne kiše, snažnog snijega ili drugih ekstremnih vremenskih uvjeta, odmah treba provesti sveobuhvatnu inspekciju sustava za podršku.

Čišćenje: Dovoljno je redovito ispiranje kišnom vodom. U slučaju da se ne primjenjuje sustav za čistilo, mora se osigurati da se ne koristiju materijali koji su povezani s uređajem za čistilo.

6. ČPP – Često Postavljana Pitanja

P1: Koja je razlika između galvanizacije toplim potapanjem i običnog spreja (ili hladnog galvanizacije)?

A: Žarivljenje na vrućem uključuje uranjavanje čeličnih dijelova u rastopljeni cink, čime se formira sloj metalurški spojene legure željeza i cinka. Njegov životni vijek otporan na hrđu 5-10 puta je duži od običnog spreja i ima funkciju samozdravljenja (žrtvovalne anode). To je najpoželjniji proces protiv korozije za velike vanjske konstrukcije.

P2: Koliko vjetra i snijega može izdržati vaš nosač?

Odgovor: Naš standardni dizajn može izdržati vjetar kategorije 13 (150 km/h) i snježno opterećenje od 1,4 kN/m2. U skladu s člankom 3. stavkom 2. stavkom 3.

P3: Je li instalacija zahtijeva zavarivanje?

A: Ne. Koristimo potpuno zaključan dizajn veze. Sve komponente su unaprijed proizvedene i prethodno bušene u tvornici, a za montažu na licu mjesta potrebna su samo standardna alata, što značajno poboljšava učinkovitost i dosljednost instalacije.

P4: Postoje li visoki zahtjevi za ravnost tla?

Odgovor: Potrebna je određena ravnost. Preporučujemo ravnanje mjesta prije instalacije. Za nagibnu ili neravnu podlogu, podešavanja se mogu napraviti podešavanjem visine stupca ili korištenjem podešavajućih glava hrpe, ali to se mora uzeti u obzir u fazi projektiranja.

P5: Koja je minimalna količina narudžbe? Koliko je vrijeme isporuke?

Odgovor: Podržavamo prilagođavanje projekta, obično izračunano u megavatima (MW) ili tonaži. U skladu s člankom 2. stavkom 2. stavkom 2.

7. SLUČAJEVİ KUPACA

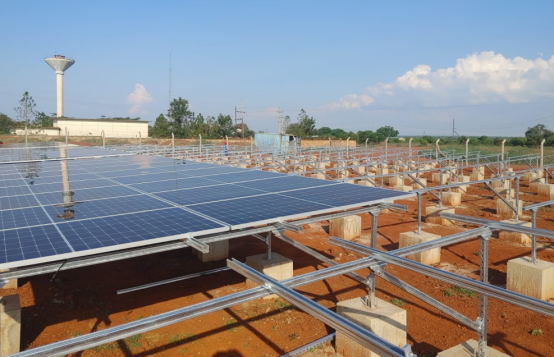

Slučaj 1: Pocinčano Solar Sustav za montažu na tlu  – Uganda

• Lokacija: Uganda
• Razmjera projekta: 550KW Cement blok Osnova Zemlja montiranje
• Primjena: Komercijalno  Upotreba

Izvedba i rezultati:

Projekt je radio stabilno 5 godina, izdržavao je više peščanih oluja i snježnih oluja. U skladu s člankom 3. stavkom 2. stavkom 3. Klijent je vrlo zadovoljan.

Slučaj 2: Pocinčano Solar Sustav za montažu na tlu  – Obala Bjelokosti

• Lokacija: Obala Bjelokosti
• Razmjera projekta: 4 MW sustav za uzgravljanje
• U skladu s člankom 6. stavkom 2.

Izvedba i rezultati:

Stabilnost konstrukcije za montiranje osiguravala je optimalan kut nagibanja komponenti, a stvarna godišnja proizvodnja energije dosegla je očekivanu razinu u studiji izvedivosti, s ekvivalentnim satima korištenja koji su premašili 1500 sati. Zahvaljujući dugotrajnoj zaštiti od korozije galvanizirane premaze i stabilnosti spiralnih stubova, postavka do danas nije imala neplanirane troškove održavanja, postignuvši projektni cilj "nula održavanja".
