Hög effektiv flexibel solpanelssats fotovoltaisk modul används för solenergisystem

Hög effektiv flexibel solpanelssats fotovoltaisk modul används för solenergisystem

Installationsplats : TPO-minnesplatta tak

Ansökan : Ramade solcellspaneler för alla storlekar

Strukturmaterial : aluminium, rostfritt stål

Överlevnadsvindhastighet : upp till 60m/s

Snötryck : upp till 1.4KN/m2

- Inriktning : 0 grader (samma vinkel som taket)

Paneldirektion : vertikal eller landskapsorienterad

Konstruktionsstandarder : BS EN 1991-1-4:2005

/ ASCE7 / DPT1311-501

Översikt
Rekommenderade Produkter

SFS-PR-01 SunRack TPO vattentätt flexibelt takmonterat solsystem

1. Produktvärdeproposition:

SunRack TPO flexibelt vattentätt tak är i huvudsak baserat på en takkonstruktion i färgat stålplåt, främst för att lösa problem med vattentäthet och åldrande. Ett isoleringslager och lager av TPO/PVC-material med lång livslängd läggs till ovanpå den strukturella grundkonstruktionen. Huvudstrukturen i TPO vattentätt solhållarsystem (TPO-bas) är rostfritt stål + aluminiumlegering, och den professionella vattentäta strukturdesignen innebär att fastighetsägare inte behöver oroa sig för läckage i taket, vilket löser behoven av installation av solkraftstationer samtidigt som taket skyddas.

2. Egenskaper:

1). Positionering och borrning.

2). Rengörning av hålen och tvättning av ytan.

3). Installation av bärarna.

4). Utföra värmluftsvitsning.

5). Installation av guiderailerna.

3. Produktbeskrivning:

Installationsplats	Färgat ståltakpanna eller betongtak	Paneldirektion	vertikalt eller Landskap
Panelmått	Inramad solpanel för valfri storlek	- Inriktning	0 grader (samma vinkel som taket)
Vindlast	60 m/s	Material	Aluminium, rostfritt stål
Snöbelastning	1.4KN/m2	Konstruktionsstandarder	EN1991

4. Användningsscenarier

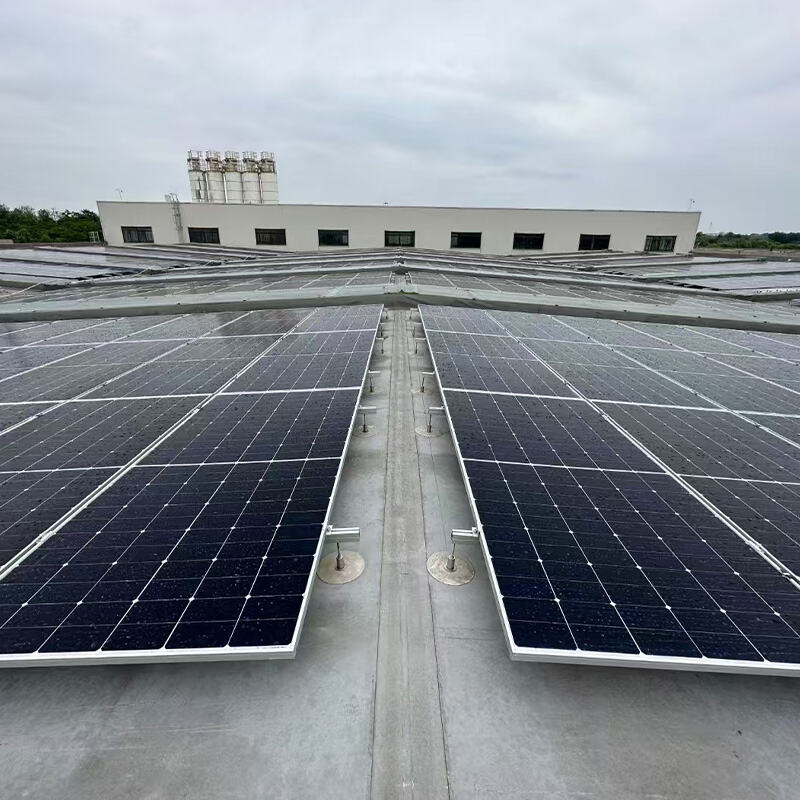

På metall- & TPO-tak

Produktkompatibilitet och fördelar:

Utmärkt vattenätthet:
TPO-vattentät membran är ett termoplastiskt polyolefin-vattentät membran. Det är en ny typ av vattentät membran tillverkat av termoplastiskt polyolefin (TPO) syntetiskt resin som kombinerar etylenpropylenkummi och polypropen med hjälp av avancerad polymerisationsteknologi, med tillsats av antioxidanter, åldringshämmande medel och mjukgörare. Polyesterfiberduk kan användas som inre förstärkningsmaterial för att skapa förstärkt vattentätt membran. Det tillhör den syntetiska polymeren vattentäta membrantypens vattentäta produkt.

5. Installations- och underhållsguide

Del 1: Installationsguide

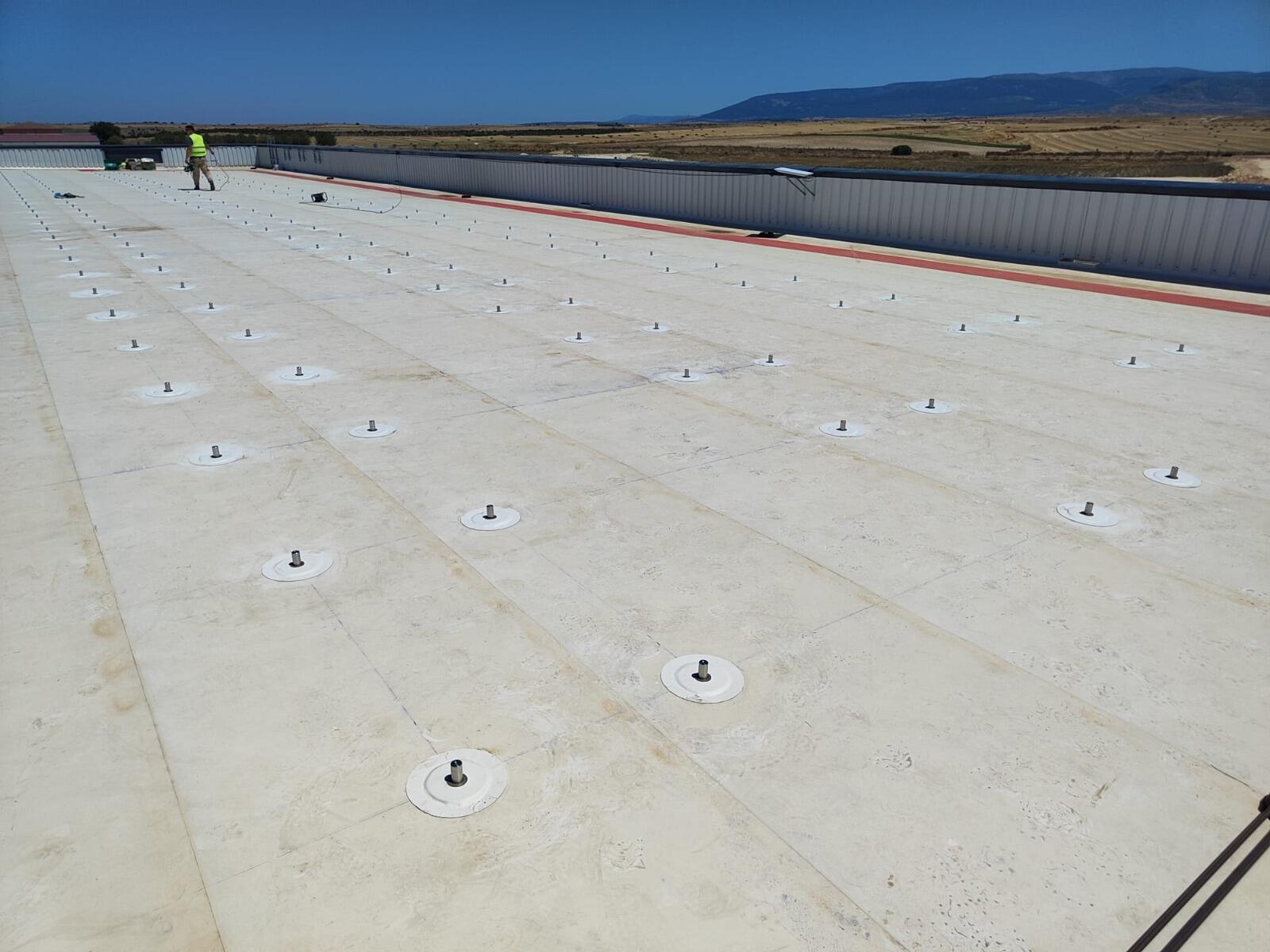

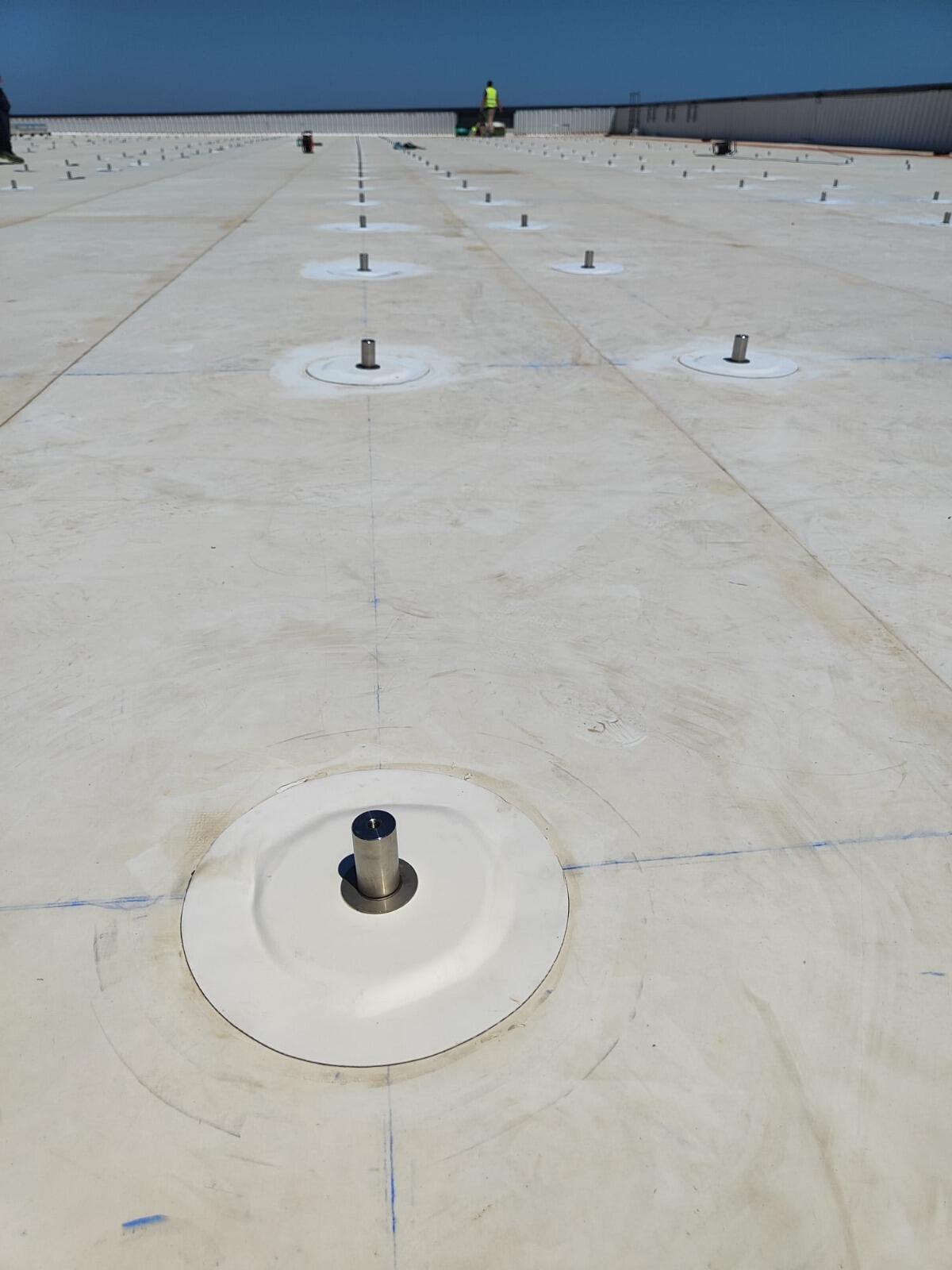

1), Fästning av basplatta
-Markera positioner (1200 mm längsgående × 1000 mm tvärgående avstånd);-Vitsa plattkanten till TPO-membranet (300–350 ℃, hastighet 10–15 cm/min);

provvits för att undvika lossning;

-Montera justeringsbackar, dra åt skruvarna till 15 N·m; jämna med vattenpass.

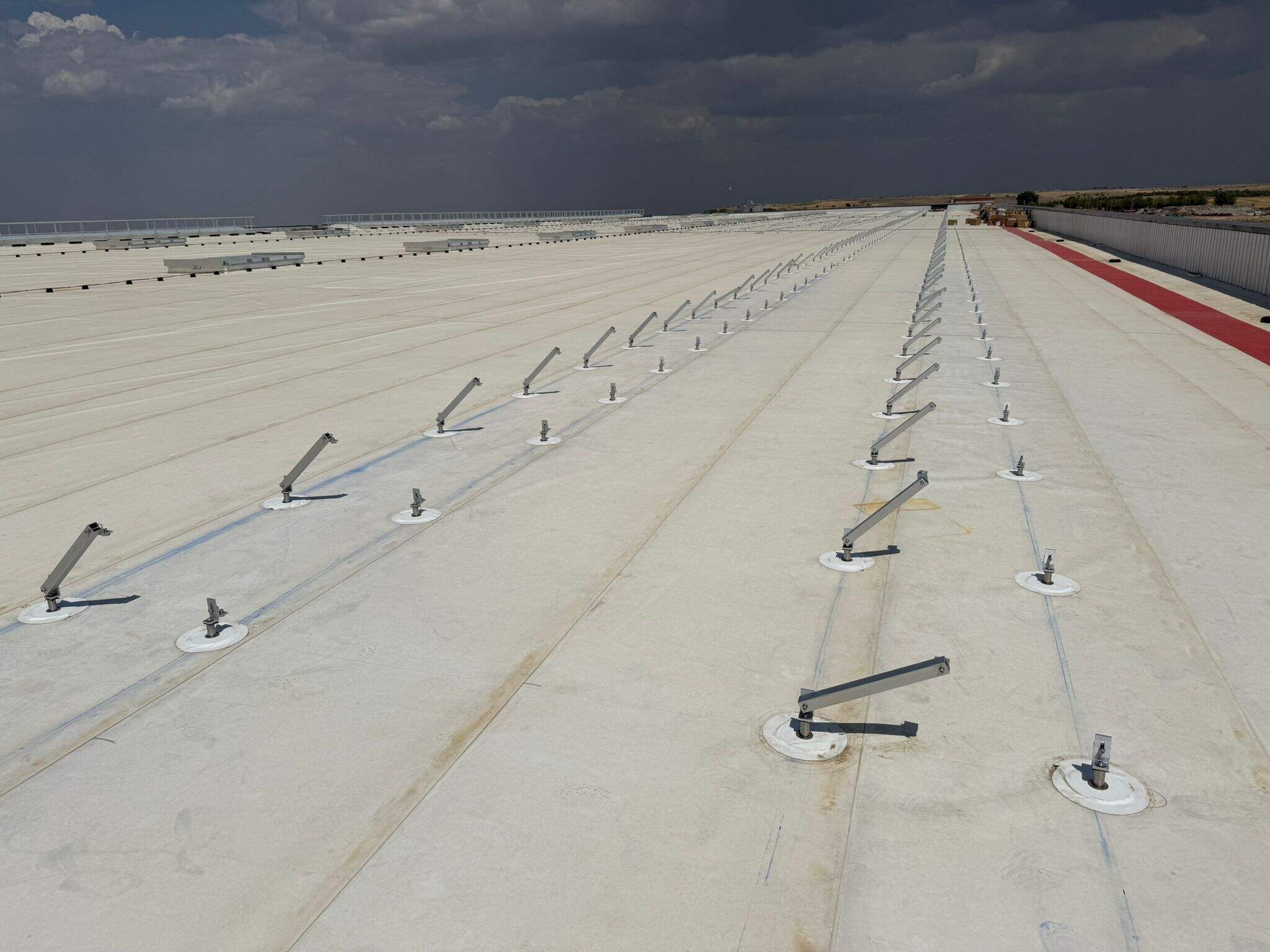

2), Rälsmontering
-Kapa räler till längd, avgrada; fäst på hållare, dra åt till 20 N·m
-Avvikelse i rälsens planhet ≤2 mm/m
3), Panelmontering
Lyft paneler med sugkoppar; placera på räler med 5–10 mm mellanrum
Installera änd-/mellanklämmer, dra åt till 10 N·m (undvik att överdriva panelramar)
4), Slutbesiktning
Kontrollera komponenternas åtdragning och panelernas justering
Vattenspruttest på svetsfogar; inget läckage tillåtet

Del Två: Daglig kontroll och underhåll

-Rengör paneler med mjuk trasa + vatten; undvik frätande rengöringsmedel.
-Använd original reservdelar vid byte; skydda TPO-membran under drift.

Säkerhetsvarningar
-Ingen konstruktion i dåligt väder; använd isolerade verktyg nära eldelar
-Borra inte i TPO-membran; total belastning får inte överstiga takets gräns
-Undvik starkt tryck på aluminiumskenor; stapla paneler platta på pallar

6. FAQ – Vanliga frågor

F: Kan detta monteringssystem installeras på lutande TPO-tak?
S: Ja. Det är lämpligt för platta eller lätt sluttande tak (≤15°) och kan finjusteras via justeringsbracketar för att anpassas till takvinklar.
F: Kommer installationen skada TPO-takets vattentäta lager?
S: Nej. Systemet har en icke-genomträngande design; basplattor fästs med varmluftsvälkning till TPO-membran, vilket säkerställer att det vattentäta skiktet inte skadas.
Q: Vilka solpanelstorlekar är kompatibla med systemet?
A: Passar vanliga panelserier: Alla storlekar (både med ram och utan ram).
Q: Vad är garantiperioden för monteringssystemet?
A: 10 års garanti för systemkomponenter, exklusive skador orsakade av felaktig installation, mänskliga faktorer eller extrema väderförhållanden bortom designstandarder.
Q: Kan systemet motstå starka vindar?
A: Ja. Det överensstämmer med AS/NZS 1170 standard för vindlast. Justera avståndet mellan basplattor enligt lokala krav på vindlast för optimal stabilitet.
Q: Vilka verktyg är nödvändiga för rutinmässig underhåll?
A: Momentnyckel, mjuk rengöringduk, varmluftsvärmare (för svetsreparation) och repbeständiga skydd (för att skydda TPO-membran under användning).
