Visokoučinkovit fleksibilni sklop fotonaponskih panela, fotonaponski modul za uporabu u sustavima za solarnu energiju
Mjesto instalacije tPO membranski krov
Primjena : Obramljena solarna ploča za bilo koji veličinu
Konstruktivni materijali : aluminij, nerđajući čelik
Brzina preživljive vjetrove : do 60m / s
Dizajn snijegova tlaka : do 1.4KN / m2
Inclinacija : 0 stupnjeva (isti kut kao i krov)
Smjer ploča : uspravno ili pejzažno
Standardi dizajna bS EN 1991-1-4:2005
/ ASCE7 / DPT1311-501
- Pregled
- Preporučeni proizvodi
- Lokacija: Španjolska
- Obim projekta: MW TPO vodotvoran fleksibilan sustav za solarni montir na krovu
- Primjena: Komercijalno Upotreba
- Uređaj za zaštitu krova od 100% TPO
- 0°15° podešavanje nagib, odgovara svim krovovima s niskim nagibom
- Visoka učinkovitost: 1520 panela instaliranih dnevno od strane 2 radnika
SFS-PR-01 Sunrack TPO vodonepropusni fleksibilni solarni sustav za montažu na krovu
1.Predložba vrijednosti proizvoda:
SunRack TPO fleksibilni vodonepropusni krov obično se temelji na krovu od bojenog čeličnog lima, prvenstveno kako bi se riješili problemi vodonepropusnosti i starenja, dodavanjem sloja za izolaciju te sloja od TPO/PVC materijala s dugim vijekom trajanja na strukturnom sloju. Glavna konstrukcija solarnog nosača za TPO vodonepropusni krov (TPO baza) je od nerđajućeg čelika i aluminijevog slitine, a profesionalni vodonepropusni konstrukcijski dizajn omogućuje vlasnicima da ne brinu o prodiranju vode kroz krov, rješavajući potrebe za instalacijom solarnih elektrana i zaštitom krova.
2.Obicije:
1.Poziranje i bušenje.
2) Čišćenje rupa i pranje površine.
3) Instalacija podloga.
4.Izvršavanje toplog zračenja.
5) Instalacija vodila.
3.Opis proizvoda:
Mjesto instalacije |
Krov od pocinčanih čeličnih ploča ili betonski krov |
Smjer ploča |
vertikalno ili krajnje |
Dimenzija ploče |
Okvirene solarni ploče bilo koje veličine |
Inclinacija |
0 stupnjeva (isti kut kao krov) |
Opterećenje vjetrom |
60M/S |
Materijal |
Aluminij, nerđajući čelik |
Opterećenje snijegom |
1.4KN/m2 |
Standardi dizajna |
EN1991 |
4. Primjena u određenim scenarijima
Na metalnom i TPO krovu
Kompatibilnost proizvoda i prednosti:
Izvrsna vodootpornost:
TPO vodonepropusna membrana je termoplastična poliolefinska vodonepropusna membrana. Novi je tip vodonepropusne membrane izrađene od termoplastičnog poliolefina (TPO) sintetskog smola koji kombinira etilen-propilen gume i polipropilen pomoću napredne tehnologije polimerizacije, uz dodatak antioksidansa, sredstava protiv starenja i mekšača. Mrežasta tkanina od poliesterskih vlakana može se koristiti kao unutarnji armirni materijal za izradu ojačane vodonepropusne membrane. Pripada tipu vodonepropusnih proizvoda od sintetskih polimernih vodonepropusnih membrana.
TPO vodonepropusna membrana je termoplastična poliolefinska vodonepropusna membrana. Novi je tip vodonepropusne membrane izrađene od termoplastičnog poliolefina (TPO) sintetskog smola koji kombinira etilen-propilen gume i polipropilen pomoću napredne tehnologije polimerizacije, uz dodatak antioksidansa, sredstava protiv starenja i mekšača. Mrežasta tkanina od poliesterskih vlakana može se koristiti kao unutarnji armirni materijal za izradu ojačane vodonepropusne membrane. Pripada tipu vodonepropusnih proizvoda od sintetskih polimernih vodonepropusnih membrana.
5.Putnik za instalaciju i održavanje
Član 1: Priručnik za instalaciju

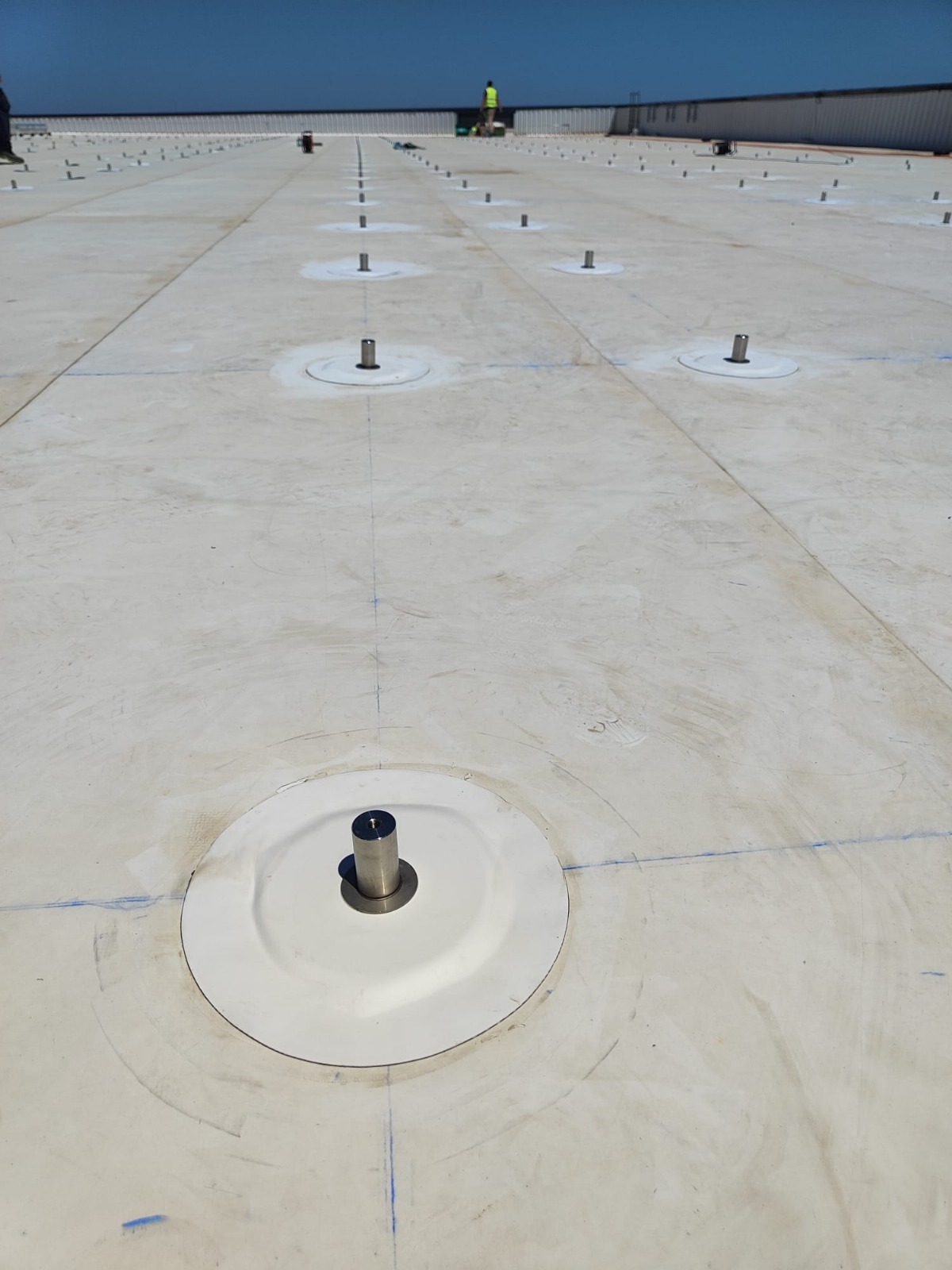

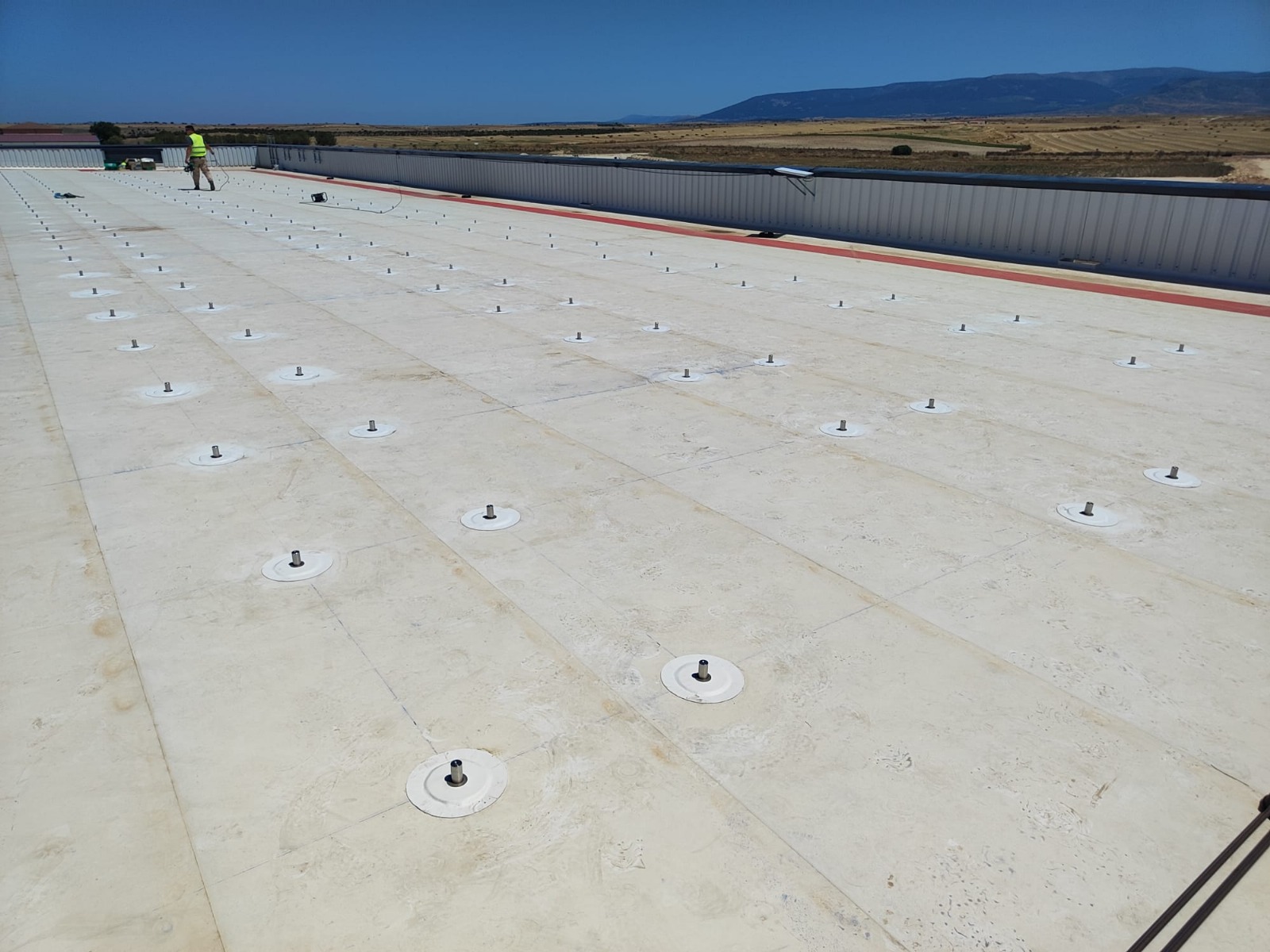

1) Priprema podnožja
- pozicije oznaka (1200 mm uzdužno × 1000 mm poprečno razmjera); - rubovi zavarivača na TPO membranu (300 350 °C, brzina 10 15 cm/min);
- pozicije oznaka (1200 mm uzdužno × 1000 mm poprečno razmjera); - rubovi zavarivača na TPO membranu (300 350 °C, brzina 10 15 cm/min);
testiranje zavari za ne odljevanje;
-Primjestite okvire za podešavanje, zategnite vijke na 15 N·m; razini s vodom.

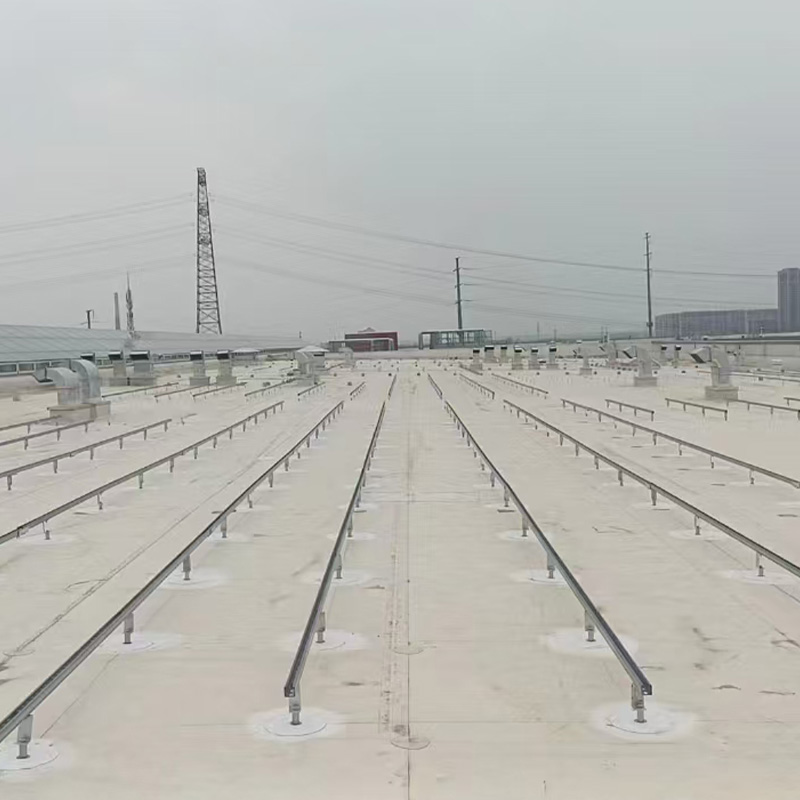

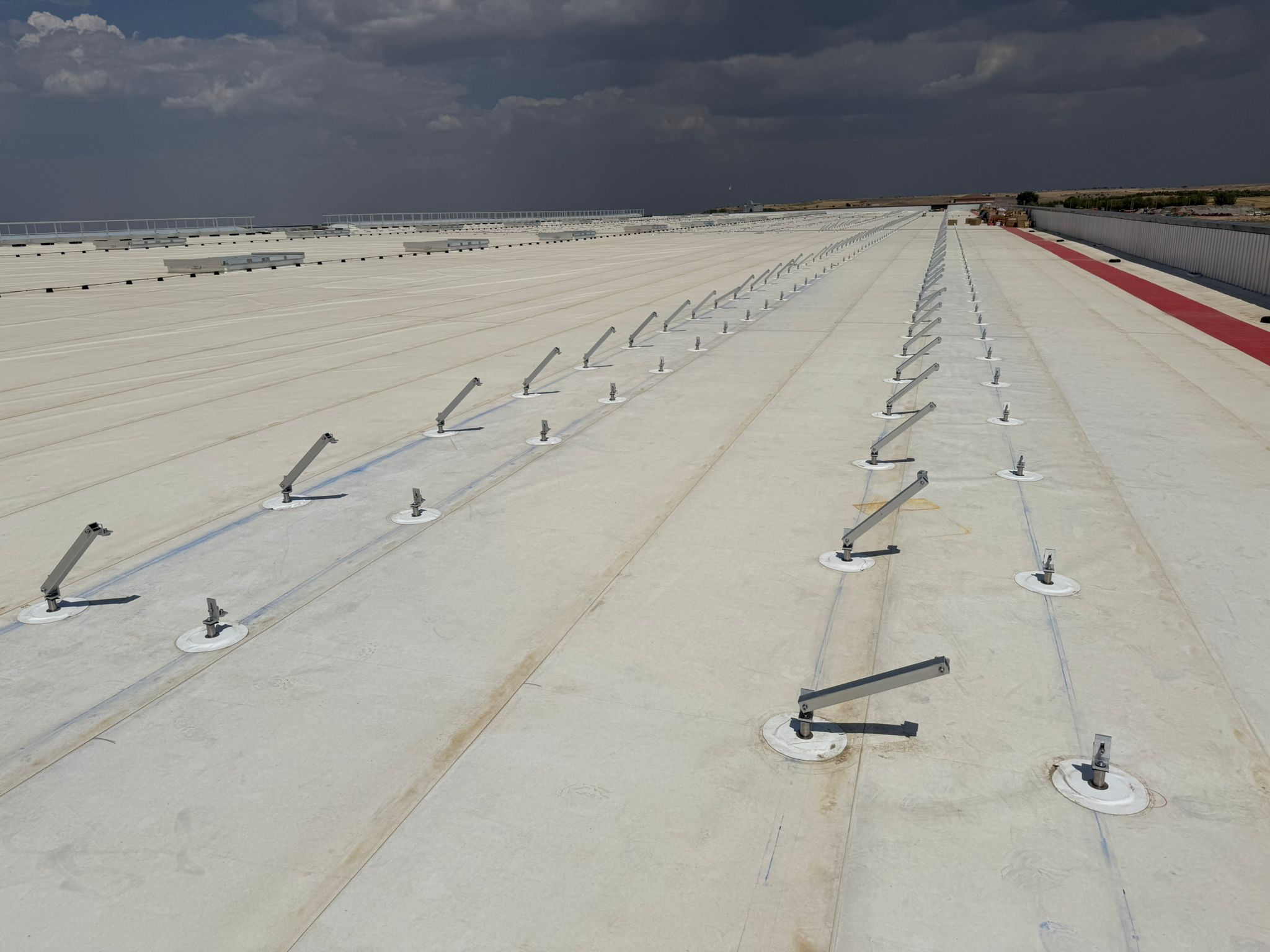

2.) Instalacija željeznice
- Rezanje šina na dužinu, deburr; fiksiranje na nosila, stisnuti do 20 N·m
- Odmak ravnosti šine ≤ 2 mm/m

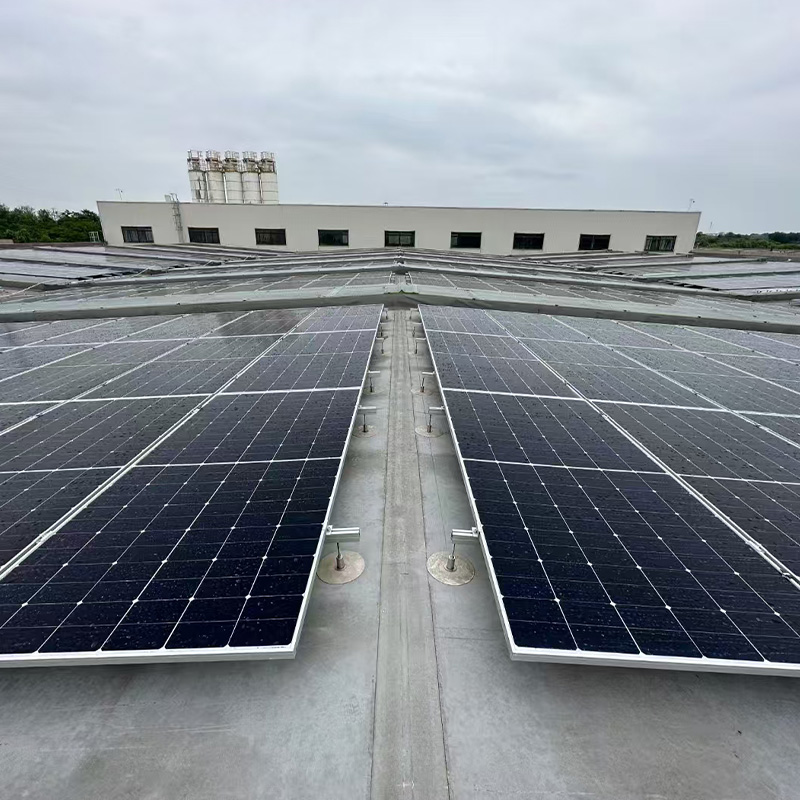

3),Ugradnja ploča
S druge strane, za vozila s motorom ili motorom, osim za vozila iz točkova 85. i 85.
Uređivanje krajnjih/srednjih spona, stisnite do 10 N·m (izbjegavajte prekomjerno stisnuće okvira ploča)
4.) Konačna inspekcija
Provjerite čvrstoću komponente, poravnanost ploče
U slučaju da se ne provodi ispitivanje, ispitni materijal se može upotrijebiti za ispitivanje.
2.) Instalacija željeznice
- Rezanje šina na dužinu, deburr; fiksiranje na nosila, stisnuti do 20 N·m
- Odmak ravnosti šine ≤ 2 mm/m
3),Ugradnja ploča
S druge strane, za vozila s motorom ili motorom, osim za vozila iz točkova 85. i 85.
Uređivanje krajnjih/srednjih spona, stisnite do 10 N·m (izbjegavajte prekomjerno stisnuće okvira ploča)
4.) Konačna inspekcija
Provjerite čvrstoću komponente, poravnanost ploče
U slučaju da se ne provodi ispitivanje, ispitni materijal se može upotrijebiti za ispitivanje.
Drugi dio: svakodnevni pregled i održavanje
- Čistite ploče mekom tkaninom + vodom; izbjegavajte korozivne čistače.
- Koristite originalne rezervne dijelove za zamjenu; zaštititi TPO membrane tijekom rada.
- Koristite originalne rezervne dijelove za zamjenu; zaštititi TPO membrane tijekom rada.
Upozoravanja za sigurnost
-Ne gradite u lošem vremenu; koristite izolirane alate u blizini električnih dijelova
-Ne bušite TPO membrane; ukupno opterećenje ne smije prelaziti granicu krova
- izbjegavanje velikog pritiska na aluminijumske šine;
-Ne gradite u lošem vremenu; koristite izolirane alate u blizini električnih dijelova
-Ne bušite TPO membrane; ukupno opterećenje ne smije prelaziti granicu krova
- izbjegavanje velikog pritiska na aluminijumske šine;
6.Često postavljana pitanja
P: Može li se ovaj sustav ugraditi na nagibane krovove TPO?
A: Da. U skladu s člankom 3. stavkom 1. točkom (a) Uredbe (EZ) br.
P: Hoće li instalacija oštetiti vodotopni sloj krova TPO?
A: Ne. Sistem je neprobojno dizajniran; podloge su fiksirane toplovremenim zavarivanjem TPO membranom, što osigurava da vodotvorna struktura ne bude oštećena.
P: Koje veličine solarnih panela su kompatibilne s sustavom?
Odgovor: odgovara glavnoj seriji panela: bilo koje veličine (i okvirne i bez okvirne).
P: Koliko traje jamstvo za montažni sustav?
U slučaju da je proizvod izravno proizvedeno iz proizvoda, proizvođač mora imati pravo na dodatnu garanciju.
P: Može li sustav izdržati jake vjetrove?
A: Da. U skladu s standardima za otpornost na vjetar AS/NZS 1170. U slučaju da se ne primjenjuje presjek, u slučaju da se ne primjenjuje presjek, to se može učiniti u skladu s člankom 6. stavkom 3.
P: Koje su alate neophodne za rutinsko održavanje?
A: ključ za obrtni moment, mekana krpa za čišćenje, zavarivač vrućim zrakom (za popravak zavarivača) i podloge protiv ogrebotina (za zaštitu TPO membrane tijekom rada).
A: Da. U skladu s člankom 3. stavkom 1. točkom (a) Uredbe (EZ) br.
P: Hoće li instalacija oštetiti vodotopni sloj krova TPO?
A: Ne. Sistem je neprobojno dizajniran; podloge su fiksirane toplovremenim zavarivanjem TPO membranom, što osigurava da vodotvorna struktura ne bude oštećena.
P: Koje veličine solarnih panela su kompatibilne s sustavom?
Odgovor: odgovara glavnoj seriji panela: bilo koje veličine (i okvirne i bez okvirne).
P: Koliko traje jamstvo za montažni sustav?
U slučaju da je proizvod izravno proizvedeno iz proizvoda, proizvođač mora imati pravo na dodatnu garanciju.
P: Može li sustav izdržati jake vjetrove?
A: Da. U skladu s standardima za otpornost na vjetar AS/NZS 1170. U slučaju da se ne primjenjuje presjek, u slučaju da se ne primjenjuje presjek, to se može učiniti u skladu s člankom 6. stavkom 3.
P: Koje su alate neophodne za rutinsko održavanje?
A: ključ za obrtni moment, mekana krpa za čišćenje, zavarivač vrućim zrakom (za popravak zavarivača) i podloge protiv ogrebotina (za zaštitu TPO membrane tijekom rada).
7.SLUČAJEVİ KUPACA
Izvedba i rezultati:
