गैल्वेनाइजिंग स्टील PV सौर पैनल ग्राउंड माउंटिंग सिस्टम ब्रैकेट्स, ग्राउंड माउंट के लिए माउंटिंग रैक्स

SFS-GM-03 गैल्वेनाइज्ड सोलर ग्राउंड माउंटिंग सिस्टम

1. उत्पाद मूल्य प्रस्तावः

हमारी गैल्वेनाइज्ड स्टील ग्राउंड माउंटिंग संरचनाएं SFS-GM-03 केवल साधारण सहायता संरचनाएं नहीं हैं, बल्कि आपके फोटोवोल्टिक पावर संयंत्र के लंबे समय तक स्थिर संचालन और आपके निवेश पर अधिकतम रिटर्न सुनिश्चित करने के लिए महत्वपूर्ण बुनियादी ढांचा हैं। हम लागत प्रभावी, अत्यधिक विश्वसनीय और आसानी से स्थापित होने वाले मानकीकृत औद्योगिक-ग्रेड समाधान प्रदान करने के लिए प्रतिबद्ध हैं, जिसका उद्देश्य हमारे ग्राहकों की प्रणाली निर्माण और कुल जीवन चक्र रखरखाव लागत को कम करना है।

2.विशेषताओंः

1)उत्कृष्ट संक्षारण प्रतिरोध और लंबी आयु

हॉट-डिप गैल्वेनाइजिंग तकनीक (जस्ता परत मोटाई ≥80μm) का उपयोग करके स्टील की सतह को पूरी तरह से ढक दिया जाता है, जो उत्कृष्ट घानिक संरक्षण प्रदान करता है तथा वर्षा, नमक के छींटे और मिट्टी से होने वाले संक्षारण का प्रभावी ढंग से प्रतिरोध करता है, और 25 वर्षों से अधिक के सेवा जीवन की गारंटी देता है।

2)उच्च संरचनात्मक ताकत और स्थिरता

उच्च-ताकत वाले स्टील से निर्मित और कठोर संरचनात्मक यांत्रिकी गणना और अनुकरण के माध्यम से अनुकूलित, यह चरम पवन भार (उदाहरण: ≥150किमी/घंटा), बर्फ भार (उदाहरण: ≥1.4किनि/मी²) और भूकंपीय भार का सामना कर सकता है, जिससे प्रणाली की सुरक्षा सुनिश्चित होती है।

3)लचीला अनुकूलन और मजबूत संगतता

मॉड्यूलर डिज़ाइन जिसमें समायोज्य स्तंभ दूरी और झुकाव कोण है, जो मुख्य फोटोवोल्टिक मॉड्यूल आकार आवश्यकताओं के साथ पूर्णतः संगत है।

4)सुविधाजनक स्थापना और समय की बचत

पूर्व-ड्रिल किए गए छेद और मानकीकृत कनेक्टर्स से लैस, अधिकांश घटकों को विशेष उपकरणों या व्यापक वेल्डिंग के बिना स्थल पर त्वरित असेंबल किया जा सकता है, जिससे स्थापना की कठिनाई और श्रम लागत में काफी कमी आती है।

5)पर्यावरण के अनुकूल और कम जीवन चक्र लागत

यशदलेपन प्रक्रिया पर्यावरण के अनुकूल और टिकाऊ है तथा न्यूनतम रखरखाव की आवश्यकता होती है। उत्कृष्ट टिकाऊपन का अर्थ है कम प्रतिस्थापन जोखिम और दीर्घकालिक रखरखाव लागत, जिससे निवेश पर उच्च रिटर्न होता है।

3. उत्पाद विवरण:

4. अनुप्रयोग परिदृश्य

1)बड़े पैमाने के भू-आधारित फोटोवोल्टिक पावर संयंत्र

उत्पाद संगतता और लाभ:

मुख्य लाभ: समतल या हल्की ढलान वाले इलाके के लिए उपयुक्त, बड़े पैमाने पर सरणी व्यवस्था के साथ, जो केंद्रीकृत बिजली उत्पादन परियोजनाओं के लिए पसंदीदा विकल्प बनाता है।

2)व्यापारिक और उद्योगीय वितरित बिजली के प्लांट

उत्पाद संगतता और लाभ:

मुख्य लाभ: फैक्ट्री पार्क, लॉजिस्टिक्स केंद्रों और वाणिज्यिक परिसरों में अनुपयोग की छतों या खुले स्थानों पर लागू होता है, जो वाणिज्यिक और औद्योगिक उपयोगकर्ताओं को हरित बिजली प्रदान करता है।

3)दूरस्थ क्षेत्रों के लिए ऑफ-ग्रिड/माइक्रोग्रिड प्रणाली

उत्पाद संगतता और लाभ:

मुख्य लाभ: संचार आधार स्टेशनों, सीमा चौकियों और बिजली रहित गांवों के लिए स्थिर और विश्वसनीय बुनियादी समर्थन संरचनाएं प्रदान करना।

5. स्थापन एवं रखरखाव गाइड

भाग 1: स्थापना गाइड

प्रारंभिक तैयारियां:

स्थल सर्वेक्षण: भूवैज्ञानिक स्थितियों की पुष्टि करें (अनुशंसित भार क्षमता ≥ 80kPa) और स्थल को समतल करें।

सामग्री इन्वेंटरी: सभी घटकों (स्तंभ, तिरछे बीम, रेल, कनेक्टर, फास्टनर आदि) की चित्रों के साथ पुष्टि करें।

उपकरण तैयारी: स्पिरिट लेवल, टोर्क रिंच, पाइल ड्राइवर/ड्रिलिंग मशीन, मानक रिंच सेट, सुरक्षा उपकरण।

इंस्टॉलेशन प्रक्रिया:

चरण 1: नींव का निर्माण। हेलिकल पाइल, कंक्रीट नींव या बैलास्ट ब्लॉक का उपयोग करके आधार को सुदृढ़ करते हुए डिज़ाइन ड्राइंग के अनुसार नींव की स्थिति निर्धारित करें और चिह्नित करें।

चरण 2: स्तंभ स्थापना। गैल्वेनाइज्ड स्तंभों को नींव से मजबूती से जोड़ें, और सुनिश्चित करें कि सभी स्तंभों के शीर्ष एक ही क्षैतिज तल पर हों, इसके लिए स्पिरिट लेवल का उपयोग करें।

चरण 3: मुख्य बीम/तिरछी बीम स्थापना। बोल्ट का उपयोग करके तिरछी बीम को स्तंभों से जोड़ें, जिससे एक स्थिर त्रिकोणीय सहायता संरचना बन जाए।

चरण 4: रेल स्थापना। तिरछी बीम पर रेल को स्थापित करें, घटकों की सुगम स्थापना सुनिश्चित करने के लिए स्पेसिंग और सीधापन पर ध्यान दें।

चरण 5: घटक स्थापना। एल्युमीनियम मिश्र धातु क्लैम्प का उपयोग करके फोटोवोल्टिक मॉड्यूल को रेल पर तय करें और डिज़ाइन ड्राइंग के अनुसार पूरी सरणी को पूरा करें।

चरण 6: विद्युत कनेक्शन और भू-संपर्क। मॉड्यूल के श्रृंखला और समानांतर कनेक्शन पूरे करें और समर्थन प्रणाली के विश्वसनीय भू-संपर्क की पुष्टि करें।

सुरक्षा सावधानियां: स्थापना के दौरान ऊंचाई पर कार्य और विद्युत कार्य संबंधी सुरक्षा नियमों का पालन किया जाना चाहिए। प्रतिकूल मौसम स्थितियों में निर्माण कार्य प्रतिबंधित है।

भाग दो: दैनिक निरीक्षण और रखरखाव

नियमित निरीक्षण (अनुशंसित 1-2 बार प्रति वर्ष):

संरचनात्मक निरीक्षण: सभी बोल्ट कनेक्शन को ढीला होने के लिए जांचें। यदि ढीले हों, तो टोर्क वाले रिंच का उपयोग करके निर्दिष्ट टोर्क तक फिर से कस दें।

जंग निरीक्षण: गैल्वेनाइज्ड परत पर असामान्य खरोंच या सफेद जंग के लिए जांच करें। छोटे क्षेत्रों की क्षति को जिंक-युक्त पेंट के साथ मरम्मत की जा सकती है।

नींव निरीक्षण: स्थिरता, धंसाव या मिट्टी के कटाव के लिए नींव की जांच करें।

आपदा के बाद निरीक्षण: तेज हवाओं, भारी बारिश, भारी बर्फ या अन्य चरम मौसम स्थितियों का अनुभव करने के बाद समर्थन प्रणाली का तुरंत व्यापक निरीक्षण किया जाना चाहिए।

सफाई: नियमित वर्षा जल से कुल्ला करना पर्याप्त है। मॉड्यूल की सफाई करते समय, समर्थन संरचना पर मजबूत प्रहार या क्षरणकारी सफाई एजेंटों के उपयोग से बचें।

6. FAQ – अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: गर्म-डुबो जस्तीकरण और सामान्य स्प्रे पेंटिंग (या ठंडा जस्तीकरण) में क्या अंतर है?

उत्तर: गर्म-डुबो जस्तीकरण में स्टील घटकों को पिघले हुए जस्ते में डुबोया जाता है, जिससे लोहा-जस्ता मिश्रधातु की एक धात्विक रूप से बंधित परत बनती है। इसका जंगरोधी जीवनकाल सामान्य स्प्रे पेंटिंग से 5 से 10 गुना अधिक होता है और इसमें स्व-उपचार (त्याग-एनोड) का कार्य होता है। भारी आउटडोर संरचनाओं के लिए यह एक पसंदीदा जंगरोधी प्रक्रिया है।

प्रश्न 2: आपके ब्रैकेट कितने तूफानी हवा और बर्फ के भार को सहन कर सकते हैं?

उत्तर: हमारी मानक डिज़ाइन श्रेणी 13 की हवाओं (150 किमी/घंटा) और 1.4 किलोन्यूटन/वर्ग मीटर के बर्फ के भार को सहन कर सकती है। विशिष्ट परियोजनाओं के लिए डिज़ाइन भार की गणना परियोजना स्थल के मौसम संबंधी आंकड़ों और स्थानीय नियमों के आधार पर की जाएगी और सुरक्षा सुनिश्चित करने के लिए अनुकूलित किया जाएगा।

प्रश्न 3: क्या स्थापना के लिए वेल्डिंग की आवश्यकता होती है?

उत्तर: नहीं। हम एक पूर्ण बोल्टेड कनेक्शन डिज़ाइन का उपयोग करते हैं। सभी घटकों को कारखाने में पहले से निर्मित और प्री-ड्रिल किया जाता है, जिसके लिए साइट पर केवल मानक उपकरणों की आवश्यकता होती है, जिससे स्थापना दक्षता और स्थिरता में काफी सुधार होता है।

प्रश्न4: क्या भूमि की समतलता के लिए उच्च आवश्यकताएँ हैं?

उत्तर: समतलता की एक निश्चित डिग्री आवश्यक है। हम स्थापना से पहले स्थल को समतल करने की सलाह देते हैं। ढलान या असमान भूमि के लिए, स्तंभ की ऊंचाई को समायोजित करके या समायोज्य पाइल हेड्स का उपयोग करके समायोजन किया जा सकता है, लेकिन इस पर डिज़ाइन चरण में विचार करने की आवश्यकता होती है।

प्रश्न5: न्यूनतम ऑर्डर मात्रा क्या है? डिलीवरी का समय क्या है?

उत्तर: हम परियोजना अनुकूलन का समर्थन करते हैं, आमतौर पर मेगावाट (MW) या टन भार में गणना की जाती है। मानक उत्पादों के लिए डिलीवरी का समय अनुबंध लागू होने के बाद लगभग 15-30 दिन होता है, जो ऑर्डर के आकार और अनुकूलन की मात्रा पर निर्भर करता है।

7. ग्राहक मामले

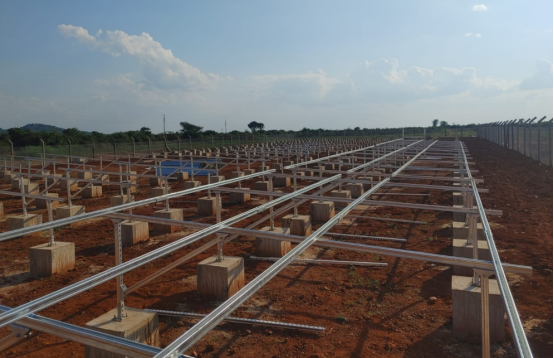

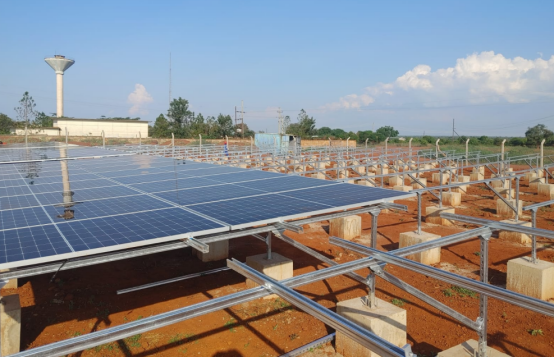

मामला 1: गैल्वनाइज्ड सौर ग्राउंड माउंटिंग सिस्टम  – युगांडा

• स्थान: युगांडा
• परियोजना पैमाना: 550KW सीमेंट ब्लॉक फाउंडेशन ग्राउंड माउंट
• अनुप्रयोग: व्यापारिक  उपयोग

प्रदर्शन एवं परिणाम:

परियोजना 5 वर्षों से स्थिर रूप से संचालित हो रही है, जिसने कई बार रेत तूफानों और बर्फीले तूफानों का सामना किया है। समर्थन संरचनाओं में कोई संरचनात्मक विकृति या गंभीर क्षरण नहीं दिख रहा है, और रखरखाव और निरीक्षण लागत बहुत कम है। ग्राहक अत्यधिक संतुष्ट है।

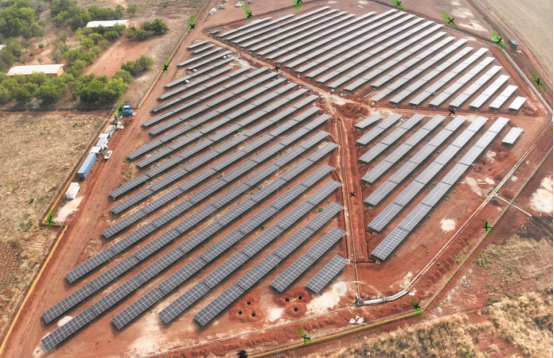

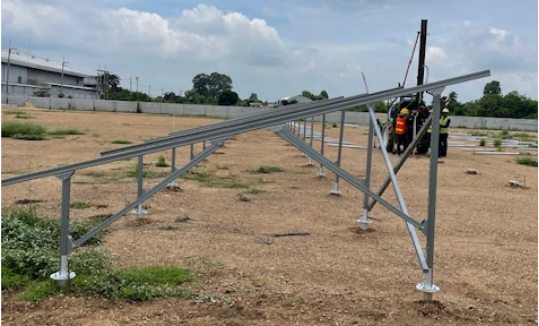

मामला 2: गैल्वनाइज्ड सौर ग्राउंड माउंटिंग सिस्टम  – कोट डी'आइवर

• स्थान: कोट डी'आइवर
• परियोजना पैमाना: 4MW ग्राउंड माउंट सिस्टम
• अनुप्रयोग: राष्ट्रीय ग्रिड बिजली उत्पादन आवश्यकताएं

प्रदर्शन एवं परिणाम:

माउंटिंग संरचना की स्थिरता ने घटकों के इष्टतम झुकाव कोण को सुनिश्चित किया, और वास्तविक वार्षिक बिजली उत्पादन संभाव्यता अध्ययन में अपेक्षित स्तर तक पहुँच गया, जिसमें तुल्यकालिक उपयोग घंटे 1500 घंटे से अधिक थे। गैल्वेनाइज्ड कोटिंग की दीर्घकालिक क्षरण सुरक्षा और हेलिकल पाइल्स की स्थिरता के कारण, अब तक माउंटिंग संरचना पर कोई अनियोजित रखरखाव लागत नहीं आई है, जिससे "शून्य रखरखाव" डिजाइन लक्ष्य प्राप्त हुआ है।
